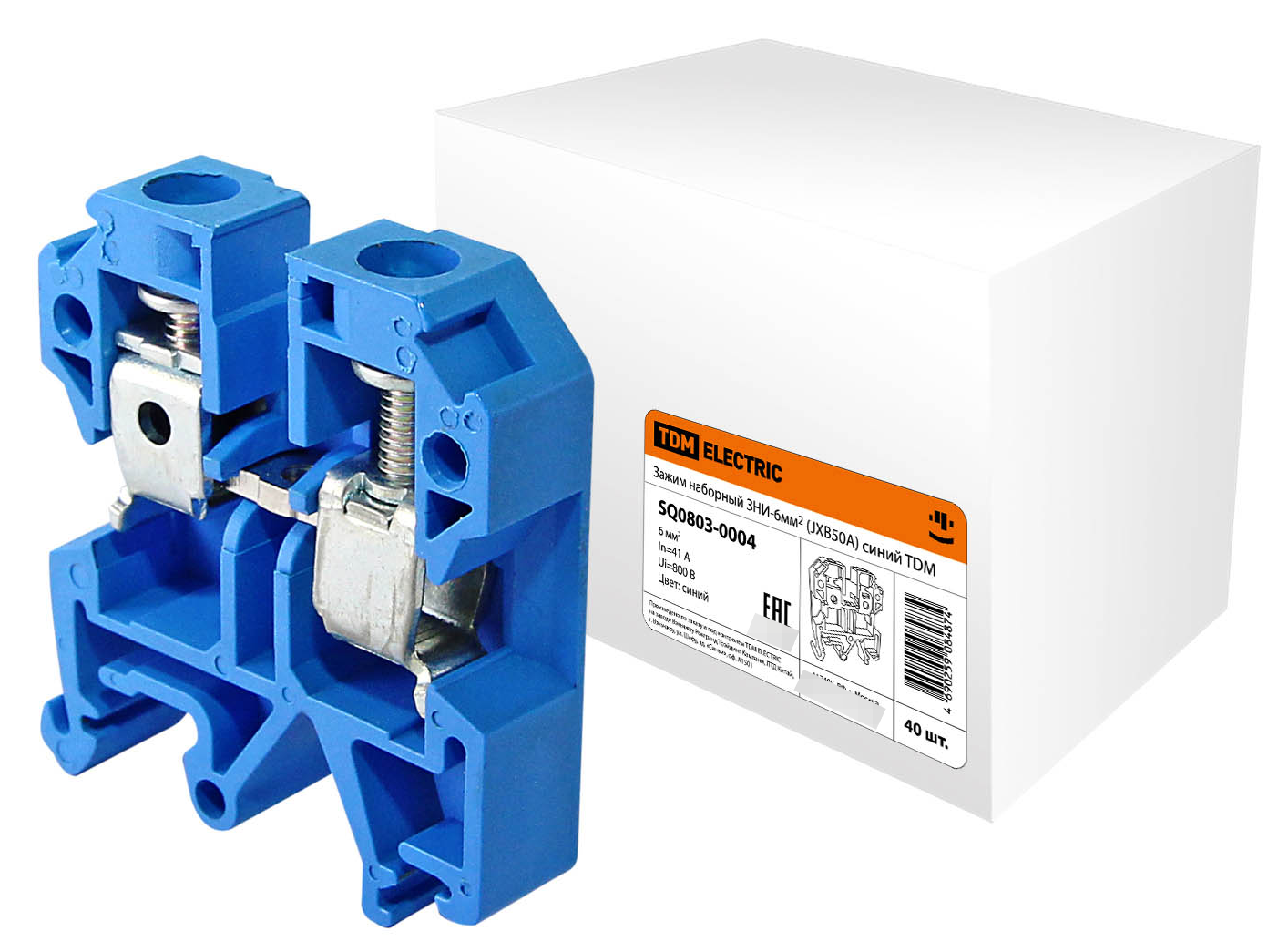

Клемма для проводов TDM Electric / ТДМ Электрик ЗНИ-6мм2 (JXB50А) наборная винтовая, корпус огнестойкий полиамид, 46х7мм, синий, 1шт. / зажим
О товаре
- Код продавца
- 53348
- Артикул производителя
- SQ0803-0004
Для соединения электропроводки в различных устройствах необходимы специальные детали. Таковыми являются клеммы TDM Electric ЗНИ-6мм2 (JXB50А) наборная винтовая.
Назначение:
— Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение:
— Шкафы, щиты, сборки.
— В качестве комплектации для технологического оборудования.
Материалы:
— Корпус выполнен из негорючего полиамида (PA6.6).
— Токоведущая пластина выполнена из латуни с гальваническим покрытием.
— Прижимные винты выполнены из стали.
Конструкция:
— Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).
— Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.
Преимущества:
— Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
— Различные исполнения зажимов и клемм:.
— ЗНТ — имеют 3-х уровневую конструкцию в двух исполнениях (проходные — питание с помощью трех проводников; .
— со связью потенциалов — питание с одного проводника);
— измерительные — имеют два типа (ножевой размыкатель; ползунок) разъединения линии;
— клеммы с держателем предохранителя.
— В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
— Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Соединительные клеммы для проводов TDM Electric ЗНИ-6мм2 выделяются своими характеристиками:
— Оттенок цвета производителя Синий.
— Вес Нетто 0.025.
— Возможно использование с функцией PEN Нет .
— Высота (на мин. возможной высоте установки), мм 42.
— Длина, мм 46.
— Изолированн. Нет.
— Класс негорючести изоляц. материала согл. UL94 V0 .
— Количество зажимов на 1 уровень 2 .
— Количество полюсов 1 .
— Количество уровней 1 .
— Материал изоляции корпуса Термопласт .
— Направление кодирования Горизонтальн. и вертикальн. .
— Номин. (расчетное) напряжение, В 220…600.
— Номин. ток In, А 41.
— Позиция соединения Сбоку .
— Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 3…6.
— Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 2.5…6.
— Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 3…6 .
— Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 3…6.
— Поперечное сечение жилы, мм² 6.
— Рабочая температура, °C -30 .
— Размер модуля, мм 7.
— С защитой от прикосновения Нет.
— С интегрированным тестовым гнездом Нет .
— С пломбировочной крышкой Нет .
— Тип питания для индикации дефекта AC/DC (перемен./постоян.) .
— Тип разделения Слайдер .
— Тип разъединения кросс-соединения Нет (без) .
— Тип электрич. соединения 1 Винтовое соединение .
— Тип электрич. соединения 2 Винтовое соединение .
— Требуется торцевая пластина Да.
— Ширина/размер ячейки, мм 7.
Для работы необходимы детали, способные обеспечить качественное соединение, ответвление электропроводки? Купите клеммы для проводов TDM Electric ЗНИ-6мм2.
Зажимы / клемма соединительная для проводов / клеммы для проводов соединительные / клеммники для проводов / клеммы соединительные.
-
Страна бренда
Китай -
синийЦвет товара
-
1Количество полюсов
-
2Количество контактов
-
АлюминийМатериал
-
МедьМатериал
-
ПолиамидМатериал изоляции
Технические характеристики
- Длина, мм
- 46
- Количество контактов
- 2
- Количество полюсов
- 1
- Комплектация
- Клемма для проводов TDM Electric ЗНИ-6мм2 (JXB50А) наборная винтовая, корпус огнестойкий полиамид, 46х7мм, синий - 1шт.
- Макс. сечение кабеля, мм²
- 6
- Макс. сила тока, А
- 41
- Материал
- Алюминий / Медь
- Материал изоляции
- Полиамид
- Мин. сечение кабеля, мм²
- 6
- Номинальное напряжение, В
- 600
- Партномер
- SQ0803-0004
- Цвет товара
- синий
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 45 × 29 × 20 мм
- Транспортный объем
- 2e-05 м3
- Вес брутто
- 30 г
